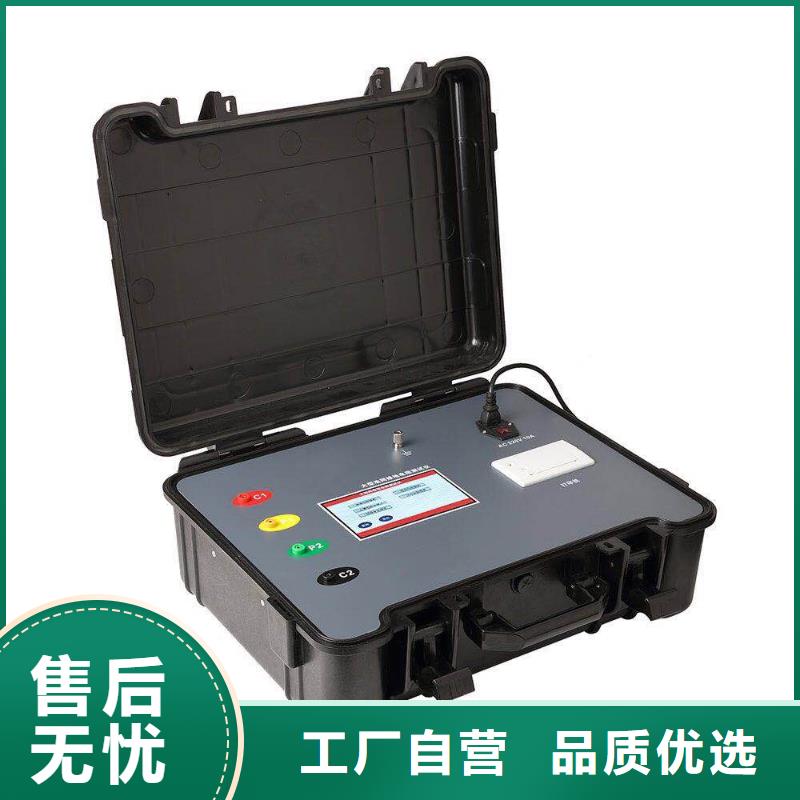

宿州接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、 性能特点1、采用自动双变频先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、输出电流：5A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg

宿州接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。

宿州接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。
